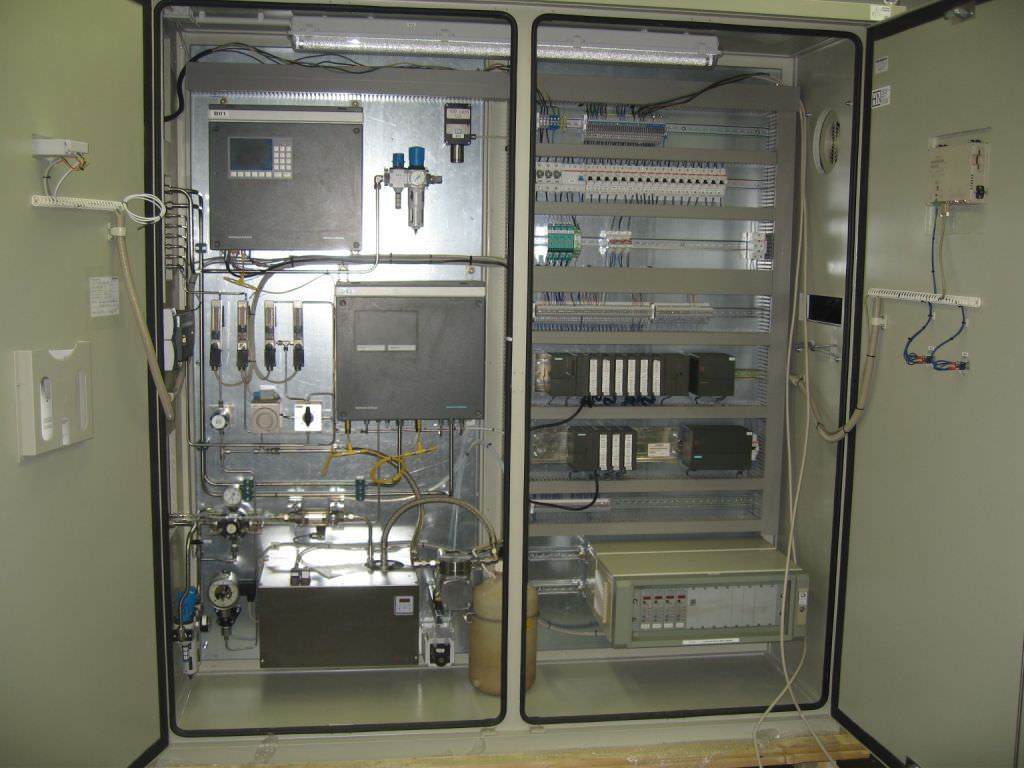

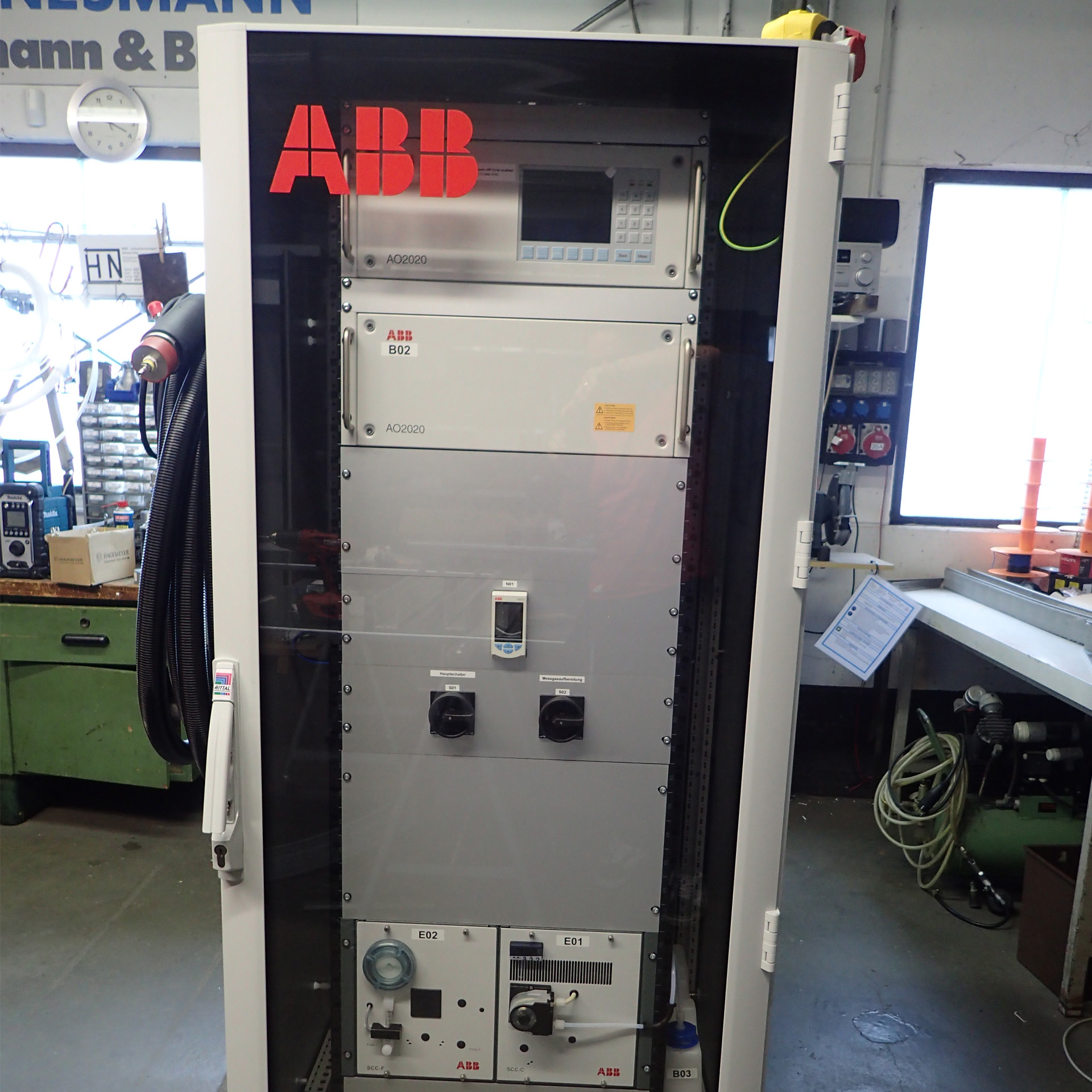

Analysen- und Schaltschrankbau

Tätigkeitsbeschreibung:

Unser Tätigkeitsfeld beinhaltet die Kalkulation, Planung, Lieferung, Aufrüstung, Schrankprüfung, Transport und Vorortmontage der entsprechenden Projekte.

Kalkulation:

Erstellung eines verbindlichen Angebots aufgrund der Kundenvorgaben.

Lieferung und Aufrüstung:

Lieferung und Aufrüstung der Schrankkomponenten gemäß unserem Angebot und unserer Dokumentation, sowie abladen, Zwischenlagerung und Aufrüstung der Kunden-Beistellungen, Prüfung der Verkabelung und Verschlauchung.

Nach Beendigung unserer Aufrüstarbeiten führen wir, bezogen auf unsere Dokumentation, eine Verdrahtungs- und Verschlauchungsprüfung durch.

Planung:

  • Auftragsabsprache beim Kunden
  • Projektausarbeitung
  • Koordination der Ausführung

SPS Anlagen:

  1. Siemens Hardware Lieferungen.
  2. Erstellung des Anwender – Softwareprogramms (S5 / S7).
  3. Erstellung der Bedien-/Beobachtungsdisplays in dem Touch – Panel.
  4. Prüfung des Programmablaufs in der MSR-NEY Werkstatt.

Dokumentation in deutscher oder englischer Sprache:

Die Dokumentation umfasst:

  • 1 Satz Papierkopien DIN A 4
  • 1 Stück USB-Stick/CD-Rom mit PDF-Dateien

Mit folgenden Unterlagen:

  • Deckblatt
  • Zeichnungsverzeichnis
  • Anordnungsplan
  • Gasflussplan
  • Spannungsversorgung
  • Wirkschaltpläne
  • Klemmleisten Pläne

Analysenschrankprüfung:

Leistungsumfang:

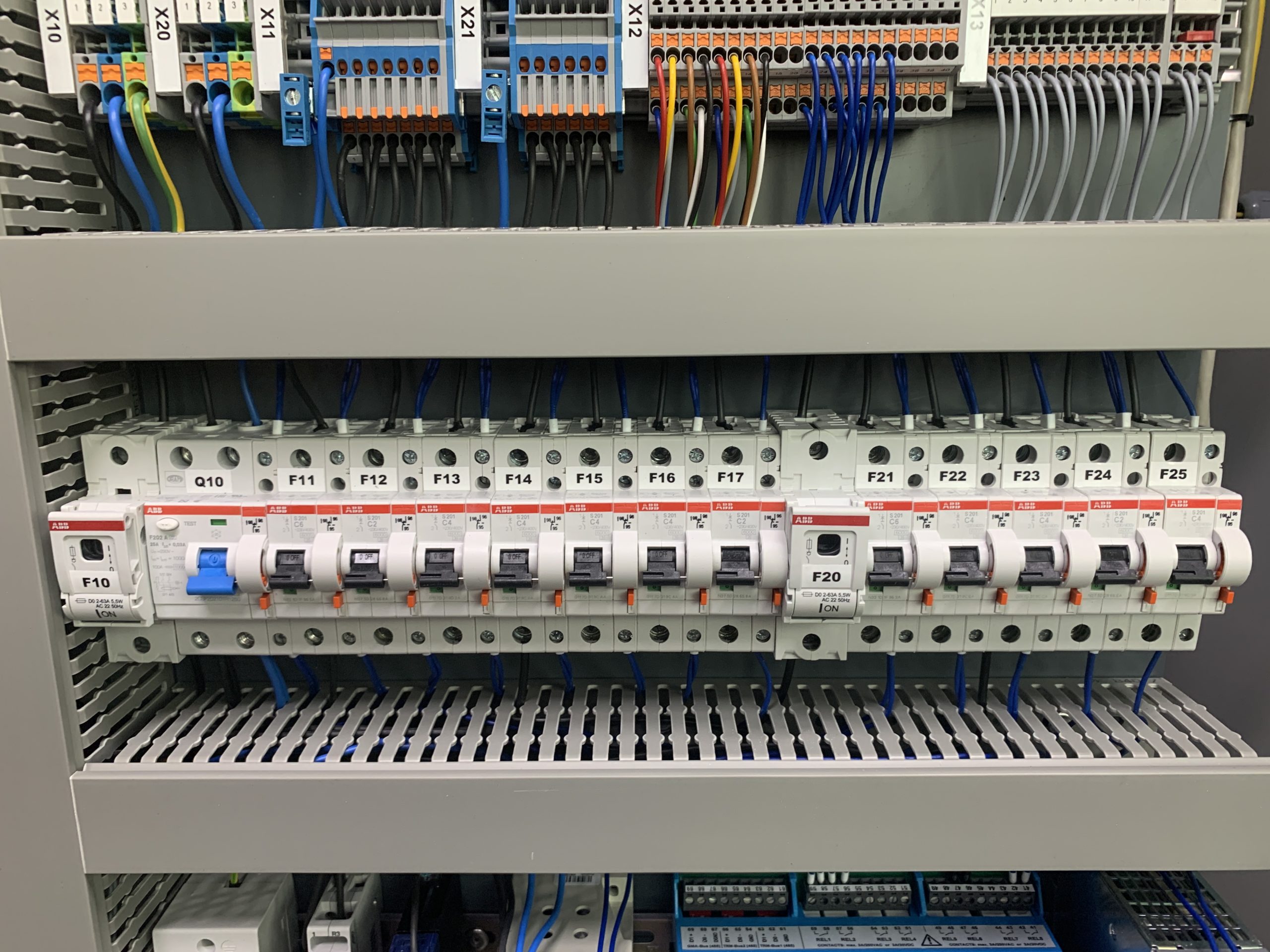

  • Prüfung der elektrischen Verdrahtung auf Konzept, Vollständigkeit und Sicherheit

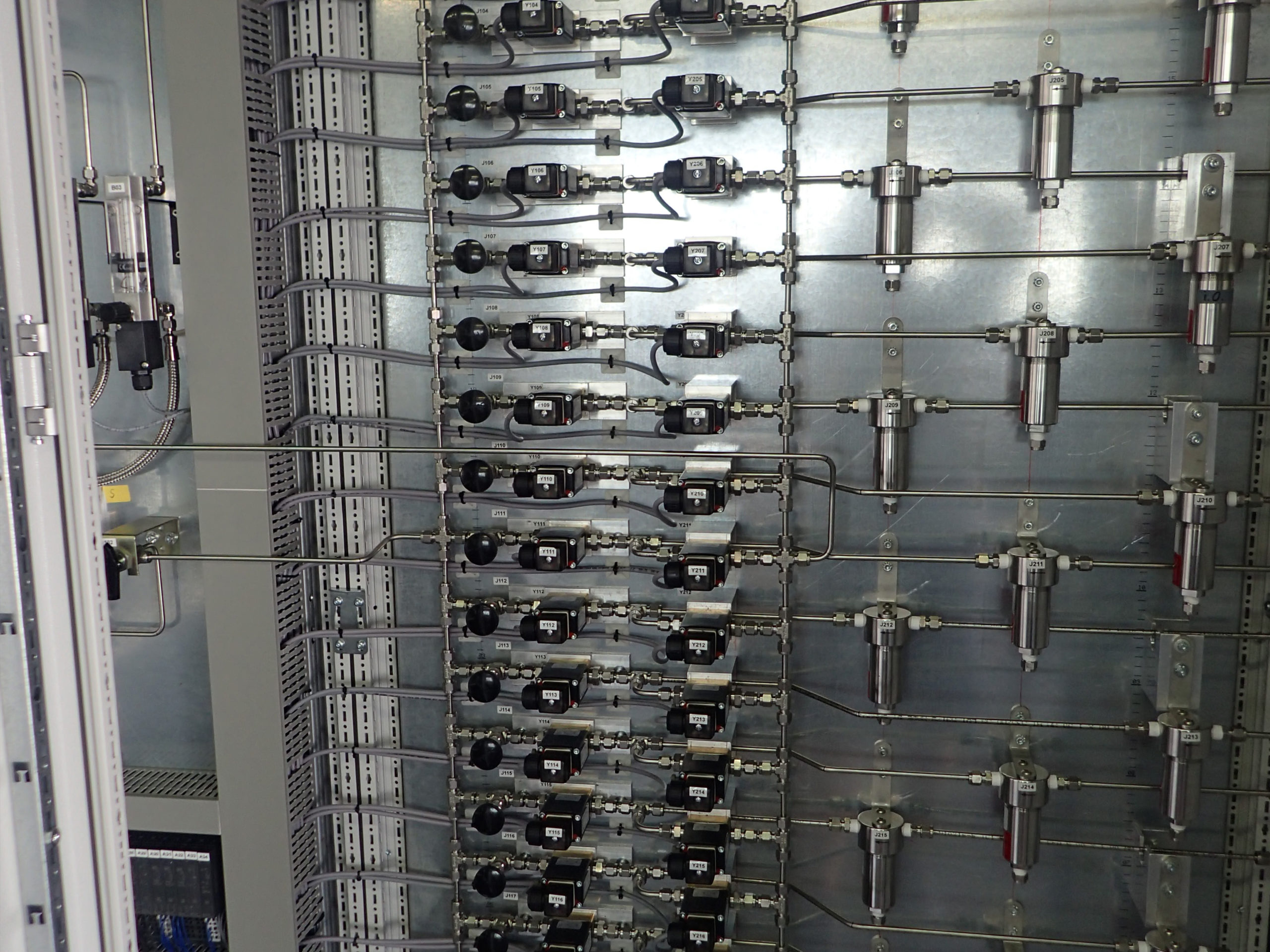

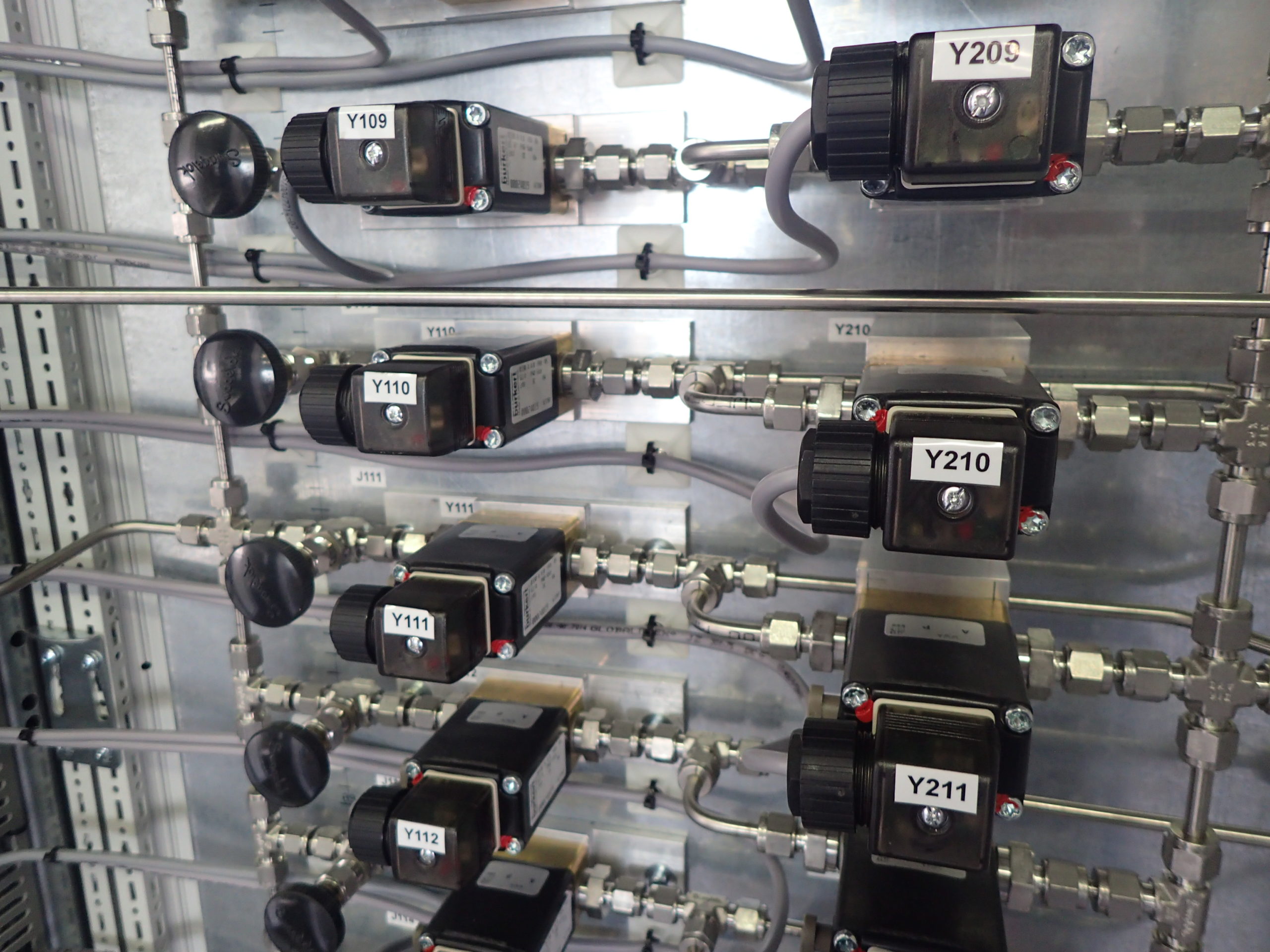

  • Prüfung der Verschlauchung / Verrohrung auf Konzept, Vollständigkeit und Dichtigkeit
  • Test aller elektrischen Geräte unter der vorgesehen Betriebsspannung
  • Warmfahren aller Analysatoren und Kaltfahren der Kühler bis zur jeweiligen Betriebstemperatur
  • Simulation von externen Heizkreisen, Herstellen eines fehlerfreien Betriebszustandes
  • Einstellen der Kalibrierdaten auf die vorgesehene Kalibrierart (Ersatzgas-Kalibrierung etc. soweit mit Luft und N2 möglich, Kalibrierung wie im vorgesehenen Betriebszustand, z.B. durch Auslösung der Kalibrierung über externen Kontakt)
  • Erstellung eines Prüfprotokolls

Ausschlüsse:

  • Dokumentationsänderungen bei Änderung der Analysen- Konfiguration (Original-Doku als Datei erforderlich, Änderungen und Ergänzungen werden dann eingebunden)
  • Justierung der Analysatoren mit Prüfgasen

Diese Ausschlüsse sind selbstverständlich gegen Aufpreis lieferbar.

Schrank-Transport:

Der Transport der bestückten Analysenschränke erfolgt mit einem luftgefederten LK der auch über eine Hebebühne verfügt, da weder bei Be- als auch bei der Entladestelle eine Laderampe vorhanden sind.



Vorortmontage:

  • Abladen und Transport des Analysenschrankes zum Aufstellungsort.
  • Montage des kompletten Analysensystems.
